Chi tiết thiết kế khuôn mẫu và bộ tài liệu thiết kế khuôn mẫu đầy đủ nhất

Thiết kế khuôn mẫu (hay thiết kế khuôn nhựa) là lĩnh vực khó, đòi hỏi bạn phải hiểu và liên tục cập nhật kiến thức qua các tài liệu liên quan. Các kỹ sư không thực sự hiểu rõ về các tiêu chuẩn khuôn mẫu, phần mềm hỗ trợ thiết kế… sẽ không thể có sản phẩm đẹp. Hôm nay, cùng PAVICO Việt Nam chia sẻ chi tiết thiết kế khuôn mẫu và 100+ tài liệu thiết kế khuôn mẫu đầy đủ nhất!

Thiết kế khuôn mẫu là gì?

Trong ngành công nghiệp chế tạo, khái niệm khuôn mẫu không còn xa lạ. Khuôn mẫu là thiết bị làm bằng kim loại, được thiết kế và chế tạo để sản xuất các sản phẩm theo phương pháp định hình.  Tùy từng yêu cầu của khách hàng, mà đội ngũ kỹ sư kĩ thuật sẽ thiết kế khuôn mẫu riêng.

Các loại khuôn mẫu hay được khách hàng quan tâm như: khuôn ép phun, khuôn ép nhựa, khuôn dập, khuôn thổi… Có rất nhiều loại khuôn mẫu, được phân loại bằng cách sản xuất ra sản phẩm. Ví dụ, khuôn ép nhựa (khuôn ép phun), dùng để sản xuất các sản phẩm nhựa bằng cách ép phun nhựa. Khuôn ép cao su để sản xuất ra các sản phẩm từ cao su, như: gioăng cao su, nút nhấn…

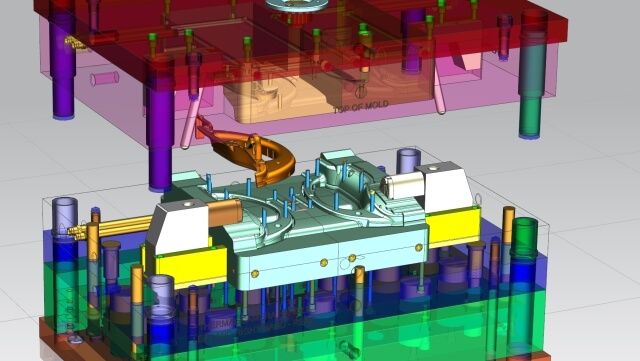

Thiết kế khuôn mẫu

 3 phần mềm thiết kế khuôn mẫu được nhiều người sử dụng

Với sự phát triển của công nghệ, ngày càng xuất hiện các phần mềm thiết kế khuôn mẫu nhanh, chính xác, đẹp. Dưới đây là một số phần mềm các kỹ sư kĩ thuật giỏi hay sử dụng, bạn có thể tham khảo.
- Phần mềm thiết kế khuôn mẫu CATIA:
Là phần mềm phức hợp CAD/CAM/CAE cao cấp. Kỹ sư có thể tạo ra mô hình 3D chân thực, chi tiết cho từng bộ phận, kể cả những chi tiết có tính phức tạp cao. Phần mềm này sở hữu hơn 170 modul, phù hợp với thiết kế của ngành cơ khí chế tạo máy, tự động hóa, công nghiệp khuôn mẫu, chế tạo ô tô, hàng không vũ trụ.
- Thiết kế khuôn nhựa bằng phần mềm PTC Creo:
Phần mềm này giúp các quá trình lắp và tách khuôn tạo sản phẩm rõ ràng; đo độ co rút của vật liệu, thiết kế hình dạng tự động, tính số lòng trong khuôn… chính xác, đầy đủ. Bởi vậy, trong các phần mềm thiết kế khuôn mẫu, PTC Creo được ưa chuộng.
- Thiết kế khuôn mẫu bằng Solidwork
Phần mềm thiết kế  Solidwork 3D sử dụng hệ điều hành Windows. So với các phần mềm trên, công cụ mold tools của Solidwork vẫn còn nhiều hạn chế.

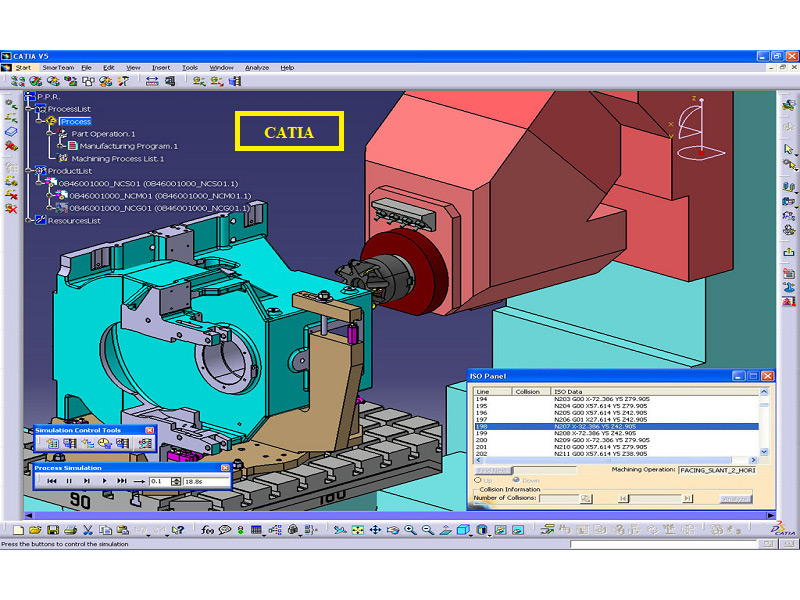

 Phần mềm thiết kế khuôn mẫu CATIA

100+ Tài liệu thiết kế khuôn mẫu

Đọc tài liệu thiết kế khuôn mẫu

Với những kỹ sư thiết kế, việc đọc tài liệu thiết kế khuôn rất quan trọng. Tuy nhiên, không phải ai cũng biết tất cả những tài liệu này, tìm đọc ở đâu? Theo các kỹ sư giàu kinh nghiệm của PAVICO Việt Nam, bạn có thể đọc các tài liệu dưới đây nếu muốn thiết kế mẫu khuôn giỏi hơn. Ví dụ, cuốn sách  “Thiết kế và chế tạo khuôn dập” của TS. Lê Trung Kiên và TS. Lê Gia Bảo. Sách gồm 7 chương:

Chương 1. giới thiệu chung về khuôn dập.
Chương 2. Các kết cấu khuôn dập tấm điển hình
Chương 3. Các bộ phận chủ yếu của khuôn dập tấm.
Chương 4. Công nghệ chế tạo khuôn dập tấm.
Chương 5. Các kết cấu khuôn dập khối
Chương 6. Chế tạo và lắp ráp khuôn dập khối.
Chương 7. Vật liệu và nhiệt luyện các chi tiết khuôn dập.

Tài liệu thiết kế khuôn mẫu

Ngoài ra, bạn cũng có thể tham khảo thêm các tài liệu thiết kế khuôn mẫu khác như:

  • Tài liệu chế tạo khuôn mẫu – Khoa cơ khí chế tạo máy, Đại học sư phạm kỹ thuật TP.HCM
  • Tài liệu thiết kế khuôn cơ bản – Trung tâm CAD
  • SPI Standards & Practices Of Plastics Molders
  • Polymers for Rotational Molding
  • Plastics Mold Engineering Handbook
  • Handbook of Die Design

Tham khảo các khóa học thiết kế khuôn mẫu

Bên cạnh đó, bạn cũng có thể tham khảo các khóa đào tạo thiết kế khuôn để nâng cao kiến thức, thực hành thực tế. Thông thường, khóa học làm khuôn gồm:

  • Cấu tạo khuôn ép và ảnh hưởng thông số máy đến thiết kế khuôn
  • Tạo File thiết kế
  • Xác định vị trí cổng và kiểm tra chiều dày của chi tiết
  • Kiểm tra hình dáng sản phẩm và các va chạm trong khuôn
  • Những tiêu chuẩn liên quan đến thiết kế điện cực
  • Thiết kế và xuất bản vẽ điện cực Pin
  • Tách khuôn, thiết kế plunger và cavity, chọn vỏ khuôn
  • Thiết kế các hệ thống trong khuôn mẫu…

Trên đây là những thông tin về thiết kế khuôn mẫu, các tài liệu thiết kế khuôn mẫu và phần mềm thiết kế khuôn được các kỹ sư hay sử dụng. Hy vọng giúp bạn có thêm  thông tin hữu ích, am hiểu về lĩnh vực thiết kế chế tạo khuôn. Ngoài ra, nếu bạn còn thắc mắc, hãy liên hệ ngay với PAVICO Việt Nam để được tư vấn thêm nhé.
