Cấu tạo, nguyên lý hoạt động của khuôn ép nhựa

Khuôn ép nhựa đóng góp quan trọng vào quá trình sản xuất nhựa hàng loạt. Chúng cho phép tạo ra các sản phẩm nhựa đồng nhất và chính xác, từ các chi tiết nhỏ cho đến các bộ phận lớn, với chất lượng cao và độ chính xác. Khuôn ép nhựa cũng giúp tăng năng suất, giảm thời gian và chi phí sản xuất, và cho phép sản xuất hàng loạt các sản phẩm nhựa một cách hiệu quả.

Để được tư vấn thêm về khuôn ép nhựa

1. Vai trò của khuôn ép nhựa

Khuôn ép nhựa có vai trò quan trọng trong quá trình sản xuất các sản phẩm nhựa. Đây là một công cụ được sử dụng để tạo hình các chi tiết nhựa theo thiết kế mong muốn.

Vai trò chính của khuôn ép nhựa là tạo ra các sản phẩm nhựa với hình dạng, kích thước và chi tiết cụ thể. Khuôn ép nhựa thường được làm bằng thép hoặc nhôm, với một khuôn dương và khuôn âm phù hợp để tạo ra sản phẩm cuối cùng. Quá trình sản xuất bằng khuôn ép nhựa thường bao gồm các bước sau:

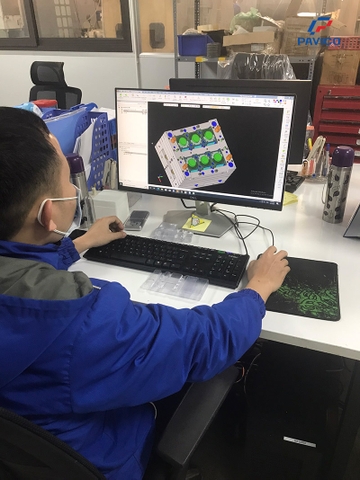

  • Thiết kế khuôn: Khuôn ép nhựa được thiết kế dựa trên mô hình hoặc bản vẽ kỹ thuật của sản phẩm cuối cùng. Kỹ sư thiết kế khuôn tính toán và vẽ các chi tiết, bao gồm cả hệ thống runner, gate (cổng tiếp chất), và các chi tiết khác để đảm bảo quá trình ép nhựa diễn ra hiệu quả.

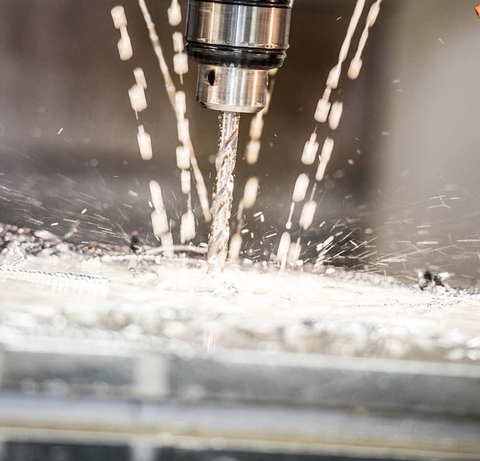

  • Chế tạo khuôn: Sau khi hoàn thiện thiết kế, khuôn ép nhựa được chế tạo bằng cách gia công các khối thép hoặc nhôm. Quá trình chế tạo khuôn yêu cầu độ chính xác cao và sử dụng các công nghệ gia công chính xác như tiện CNC, phay CNC và EDM (điện cực cắt).

  • Chuẩn bị và ép nhựa: Trước khi tiến hành ép nhựa, khuôn được lắp đặt vào máy ép nhựa. Nguyên liệu nhựa được đưa vào máy, được đun nóng và chảy. Sau đó, chất nhựa nóng chảy được tiếp chất vào khuôn thông qua hệ thống runner và gate.

  • Ép nhựa và làm nguội: Chất nhựa nóng chảy được ép vào khuôn, lấp đầy không gian chống khuôn. Khi chất nhựa trong khuôn đã đủ để làm cứng, khuôn được làm lạnh để làm đông chất nhựa và cho phép sản phẩm nhựa hoàn thiện.

Khuôn ép nhựa là gì? Tác dụng của khuôn ép nhựa - Việt Chuẩn dẫn đầu trong  các đơn vị sản xuất chế tạo khuôn mẫu tại Việt Nam. To be top

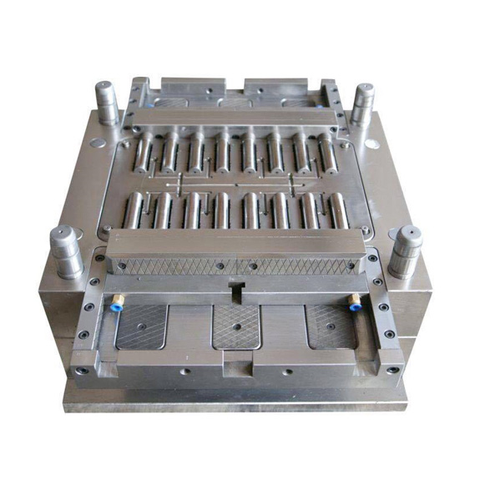

Khuôn ép nhựa

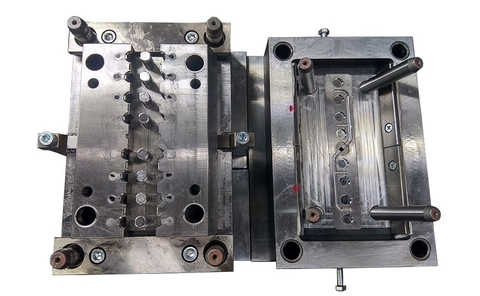

2. Cấu tạo của khuôn ép nhựa

Khuôn ép nhựa có cấu trúc phức tạp và bao gồm nhiều phần chính. Dưới đây là một số phần cấu tạo chính của khuôn ép nhựa:

  • Khuôn dương (Cavity): Đây là phần khuôn tạo hình cho sản phẩm cuối cùng. Nó có hình dạng và chi tiết tương ứng với sản phẩm nhựa cần được tạo ra.

  • Khuôn âm (Core): Khuôn âm là phần tương ứng với khuôn dương và tạo ra không gian trống trong sản phẩm cuối cùng. Khuôn âm thường có hình dạng phản chiếu so với khuôn dương.

  • Runner: Runner là hệ thống đường ống dẫn chất nhựa nóng chảy từ máy ép nhựa đến khuôn. Nó có thể có nhiều nhánh để phân phối chất nhựa đồng đều trong khuôn.

  • Gate (Cổng tiếp chất): Gate là điểm nơi chất nhựa chảy vào khuôn từ runner. Gate thường được thiết kế nhỏ và nằm ở vị trí chiến lược để đảm bảo chất nhựa chảy vào khuôn một cách điều chỉnh và không gây tổn hại cho sản phẩm.

  • Ejector Pins: Ejector pins được sử dụng để đẩy sản phẩm hoàn thành ra khỏi khuôn sau khi quá trình ép nhựa hoàn tất. Chúng thường nằm ở phần dưới của khuôn và được đẩy lên bởi một hệ thống đẩy (ejector system).

  • Cooling System (Hệ thống làm lạnh): Hệ thống làm lạnh được sử dụng để làm nguội khuôn và chất nhựa bên trong sau quá trình ép nhựa. Nó giúp sản phẩm đông cứng nhanh chóng và duy trì chất lượng.

  • Guide Pins (Chốt hướng): Guide pins là các thành phần dẫn hướng để đảm bảo khuôn dương và khuôn âm được ghép nối chính xác và chính hãng trong quá trình đóng khuôn.

  • Venting (Lỗ thông khí): Lỗ thông khí được sử dụng để cho phép không khí hoặc khí thải thoát ra khỏi khuôn trong quá trình ép nhựa. Điều này giúp tránh việc hình thành lỗ trống hoặc khuyết tật trên bề mặt sản phẩm.

Cấu tạo của khuôn ép nhựa có thể thay đổi tùy thuộc vào thiết kế và yêu cầu sản phẩm nhựa cụ thể.

Tìm hiểu về Khuôn mẫu và công nghệ ép nhựa - THIẾT BỊ CN

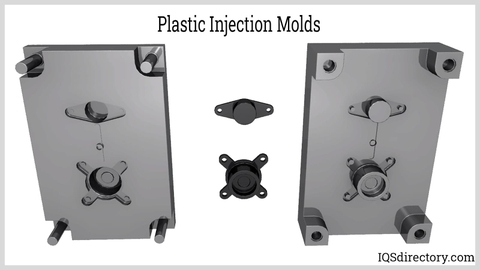

Khuôn ép nhựa kỹ thuật

3. Nguyên lý hoạt động của khuôn ép nhựa trong quá trình sản xuất

Nguyên lý hoạt động của khuôn ép nhựa trong quá trình sản xuất nhựa thông thường có các bước sau:

  • Chuẩn bị khuôn: Khuôn ép nhựa được lắp đặt vào máy ép nhựa. Nguyên liệu nhựa, thường là hạt nhựa, được đưa vào máy thông qua hệ thống cấp liệu.

  • Tiền nhiệt và chảy nhựa: Hạt nhựa trong máy ép nhựa được đun nóng bằng cách sử dụng nguồn nhiệt. Khi nhựa đạt được nhiệt độ nóng chảy, nó trở thành chất nhựa dạng nước hoặc dạng nén, sẵn sàng để tiếp chất vào khuôn.

  • Tiến chất và ép nhựa: Chất nhựa nóng chảy được đưa vào khuôn thông qua hệ thống runner và gate. Áp suất cao được áp dụng để đẩy chất nhựa nóng chảy vào khuôn dương và khuôn âm, điền đầy không gian chống khuôn.

  • Làm nguội và đóng khuôn: Sau khi chất nhựa trong khuôn đã đông cứng, quá trình làm nguội bắt đầu. Khuôn được làm lạnh bằng cách sử dụng hệ thống làm nguội, giúp chất nhựa đông lại và giữ hình dạng của sản phẩm cuối cùng. Sau khi chất nhựa đủ cứng, khuôn được mở ra và sản phẩm nhựa được lấy ra.

  • Gia công và hoàn thiện: Sau khi lấy ra khỏi khuôn, sản phẩm nhựa có thể trải qua các giai đoạn gia công và hoàn thiện cuối cùng, bao gồm cắt, mài, mài bóng, kiểm tra chất lượng và đóng gói.

Nguyên lý hoạt động này cho phép chất nhựa nóng chảy được đưa vào khuôn và đông cứng thành sản phẩm cuối cùng với hình dạng, kích thước và chi tiết mong muốn. Quá trình này có thể được lặp đi lặp lại để sản xuất hàng loạt các sản phẩm nhựa

Mời bạn chọn:

Tìm hiểu thêm: Pavico - Đơn vị gia công khuôn theo yêu cầu, giá rẻ 2023

4. Nhà máy gia công khuôn ép nhựa uy tín - giá rẻ

Tại Pavico, chúng tôi tự hào là một đơn vị chuyên sản xuất và gia công khuôn ép nhựa với kinh nghiệm và đội ngũ chuyên gia hàng đầu trong ngành. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm chất lượng cao, đáp ứng đầy đủ yêu cầu và tiêu chuẩn của thị trường.

Sự uy tín của chúng tôi được xây dựng dựa trên việc cung cấp những khuôn ép nhựa chất lượng, đáng tin cậy và được thiết kế theo yêu cầu cụ thể của từng khách hàng. Chúng tôi sử dụng các công nghệ tiên tiến và quy trình sản xuất hiện đại để đảm bảo rằng mỗi sản phẩm khuôn ép nhựa đáp ứng được những yêu cầu khắt khe nhất về độ chính xác và độ bền.

Không chỉ đảm bảo chất lượng, chúng tôi còn cam kết cung cấp giá cả hợp lý và cạnh tranh. Chúng tôi hiểu rằng việc kiểm soát chi phí sản xuất là một yếu tố quan trọng trong ngành công nghiệp nhựa, vì vậy chúng tôi luôn tìm cách tối ưu hóa quy trình sản xuất và tối giản hóa lãng phí để mang lại giá trị tốt nhất cho khách hàng.

Với sự tận tâm và chuyên nghiệp, chúng tôi cam kết đáp ứng mọi nhu cầu của khách hàng. Quý khách hàng có thể tin tưởng vào khả năng của chúng tôi để cung cấp khuôn ép nhựa đa dạng, từ những chi tiết nhỏ cho đến các bộ phận lớn, với chất lượng và độ chính xác cao.

Hãy đến với Pavico và trải nghiệm sự khác biệt mà chúng tôi mang lại. Chúng tôi cam kết sẽ đồng hành cùng quý khách hàng trong mọi dự án gia công khuôn ép nhựa, từ khâu thiết kế cho đến sản xuất hàng loạt
